Cerâmicas técnicas

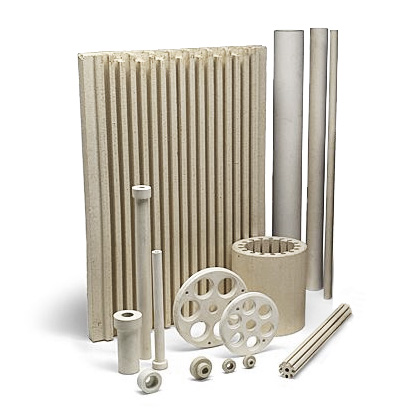

Materiais cerâmicos de suporte para elementos elétricos e fornos de diversas formas. O programa Kanthal® de cerâmicas técnicas inclui três diferentes tipos de cerâmicas, todas fabricadas usando matérias-primas da mais alta qualidade e sem ingredientes condutivos.

Baixar folheto

Precisa saber mais?

Entre em contato

Informação

Aluminossilicatos (código Kanthal® A42P)

Materiais para temperaturas de até 1.100–1.200 ºC (2.010–2.190 ºF) com ótima resistência ao choque térmico. Conteúdo de alumina menor que 50%.

Aluminosos (códigos Kanthal® A60P, A50C, A73E, A80E)

Materiais para até aproximadamente 1.300 ºC (2.370 ºF) com ótima resistência ao choque térmico e propriedades dielétricas excelentes. Conteúdo de alumina maior que 50%.

Cordierites (código Kanthal® A38E)

Materiais com adição de óxido de magnésio para até aproximadamente 1.100 ºC (2.010 ºF) com ótima resistência ao choque térmico e mecânico.

Integridade e segurança

Os materiais cerâmicos da Kanthal® não contêm substâncias prejudiciais à saúde e nem as criam durante o uso. Eles são produzidos usando matérias-primas naturais inertes e quaisquer agregantes orgânicos usados são queimados durante o aquecimento.

Durante o processamento final como corte ou perfuração, pode ocorrer a criação de poeira inerte. Nestes casos, os trabalhadores devem receber equipamentos protetores adequados para evitar inalação.

Características

O programa Kanthal® de cerâmicas técnicas inclui três diferentes tipos de cerâmicas, todas fabricadas usando matérias-primas da mais alta qualidade e sem ingredientes condutivos.

Tipos de cerâmicas técnicas da Kanthal®:

  • Aluminossilicatos (código Kanthal A42P)
  • Aluminosos (códigos Kanthal A60P, A50C, A73E, A80E)
  • Cordierites (código Kanthal A38E)
A42P A60P A50C A73/80E A38E
Temp. máx. de operação 1.200 °C (2.190 °F) 1.300 °C (2.370 °F) 1.300 °C (2.370 °F) 1.300 °C (2.370 °F) 1.200 °C (2.190 °F)
Absorção de H2O como valor % 12-18 12-18 12-18 12-18 12-18
Densidade em massa, g/cm3 (lbs/pol3) 1,9 (0,07) 2,2 (0,08) 2,0 (0,07) 2,2 (0,08) 1,9 (0,07)
Condutividade térmica, W/mK 20-1.000 °C (68-1.830 °F) 460-627 627-836 460-627 627-836 460-585
Força de compressão fria, kg/cm2 (lb/pol2) 300 (4.267) 400 (5.689) 300 (4.267) 400 (5.689) 300 (4.267)
Calor específico, kcal/kg/°C 100-1.000 °C (210-1.830 °F) 0,2 0,2 0,2 0,2 0,2
Resistência ao choque térmico Eficiente Eficiente Eficiente Eficiente Excelente
Coeficiente de expansão térmica x 10-6 6,5 6,5 6,5 6,5 6,5
Resistividade 10-100 MΩ cm 400 °C (750 °F)
1-10 MΩ cm 600 °C (1.110 °F)
0,1-1 MΩ cm 800 °C (1.470 °F)
10-100 kΩ cm 1.000 °C (1.830 °F)
Conteúdo nominal dos ingredientes químicos
A38E A73E A80E A42P A60P A50C
SiO2 53,2 21 12,4 47,2 30,5 37,8
Al2O3 38 73 82,2 43 60 53,5
Fe2O3 0,9 0,6 0,5 0,9 0,9 0,8
MgO 4 0,2 0,2 0,4 0,3 <0,1>
TiO 0,5 0,4 0,4 0,4 0,7 0,3
CaO 0,2 <0,1> <0,1> 0,4 0,3 <0,1>
K2O 1,2 <0,1> <0,1> 0,3 0,9 3,2
Na2O <0,1> <0,1> <0,1> 0,2 0,1 0,1
LiO <0,1> <0,1> 0,3 <0,1> <0,1> <0,1>

Baixar
