Conteúdo:
Diâmetro do fio
Material de estoque padrão
Terminais flexíveis para aplicações industriais
Essas ligas possuem as propriedades ideais para alto desempenho em temperaturas elevadas e em outras condições adversas onde a confiabilidade e a qualidade são de suma importância.
Liga | Composição nominal, % | ||||
Ni | Cr | Fe | Al | Mn | |
Nikrothal® 80 | 80 | 20 | |||
Nikrothal® 60 | 60 | 16 | equilíbrio | ||
Kanthal® D | 22 | equilíbrio | 4,8 | ||
Kanthal® AF | 22 | equilíbrio | 5,3 | ||
Níquel | 99,2 | ||||
NiMn | 98 | 2 |
Liga | Resistividade a 20 °C (68 °F) | Temp. máx.* | ||
Ω mm2/m | Ω/cmf | °C | °F | |
Nikrothal® 80 | 1,09 | 655 | 1.200 | 2.190 |
Nikrothal® 60 | 1,11 | 668 | 1.150 | 2.100 |
Kanthal® D | 1,35 | 812 | 1.300 | 2370 |
Kanthal® AF | 1,39 | 836 | 1.300 | 2370 |
Níquel | 0,09 | 54 | ||
NiMn | 0,11 | 66 |
* Os valores indicados aplicam-se a tamanhos de aprox. 1,0 mm (0,039 pol)
DIÂMETRO DO FIO
Diâmetro nominal a ser determinado a partir de diâmetros de fio de extremidade única, que devem atender aos requisitos de resistência. A resistência geralmente tem prioridade sobre o diâmetro. O cálculo é:
Diâmetro normal do fio = diâmetro de extremidade única×F
F = 3 para 7 fios
F = 5 para concêntrico verdadeiro de 19 fios
F = 7 para concêntrico verdadeiro de 37 fios
Faixa de tamanhos
Até 37 fios (extremidades) de diâmetro entre
0,20–0,85 mm (0,008–0,033 pol).
Outras dimensões e configurações de fios trançados podem ser fornecidas sob consulta.

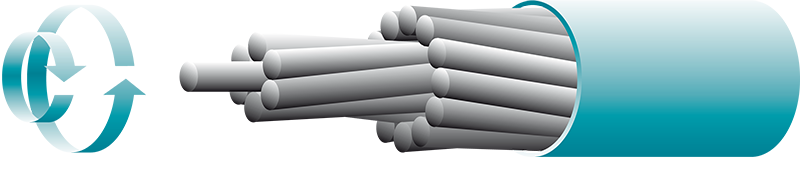

Concêntrico verdadeiro
Successive layers have different lay directions and lay length.

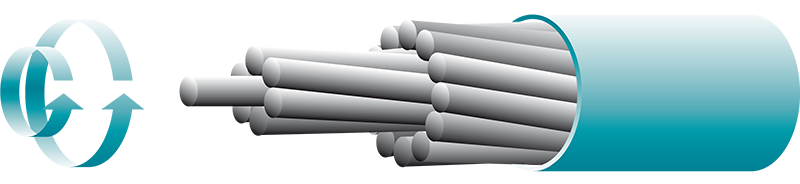

Unicamada
Successive layers have the same lay directions and lay length.

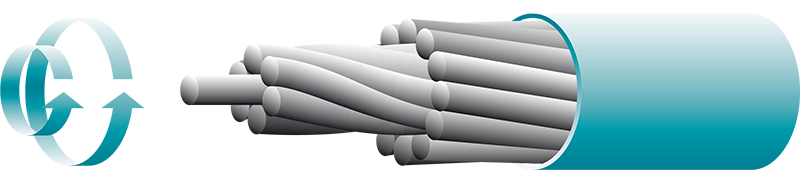

Concêntrico não direcional
Successive layers have the same lay directions and increasing lay length.
Material de estoque padrão
Liga | Diâm. nominal total | Nº de fios × tamanho | Tamanho do fio Rei | Resistência | Comprimento | Peso | ||||||
mm | pol | mm | pol | mm | pol | Ω/m | Ω/pé | m/kg | pé/lb | g/m | lb/pé | |
Nikrothal® 80 | 2,76 | 0,109 | 37 × 0,385 | 37 × 0,0152 | 0,450 | 0,0177 | 0,2794 | 0,0852 | 28 | 41,67 | 36 | 0,0242 |
Nikrothal® 80 | 2,67 | 0,105 | 19 × 0,523 | 19 × 0,0206 | 0,574 | 0,0226 | 0,2850 | 0,0869 | 29 | 43,16 | 34 | 0,0228 |
Nikrothal® 80 | 2,67 | 0,105 | 19 × 0,544 | 19 × 0,0214 | 0,574 | 0,0226 | 0,2648 | 0,0807 | 27 | 40,18 | 37 | 0,0249 |
Nikrothal® 80 | 2,87 | 0,113 | 19 × 0,574 | 19 × 0,0226 | 0,574 | 0,0226 | 0,2394 | 0,0730 | 25 | 37,20 | 41 | 0,0276 |
Nikrothal® 60 | 2,76 | 0,109 | 19 × 0,523 | 19 × 0,0206 | 0,574 | 0,0226 | 0,2902 | 0,0885 | 30 | 44,64 | 34 | 0,0228 |
Níquel | 2,87 | 0,113 | 19 × 0,574 | 19 × 0,0226 | 0,574 | 0,0226 | 0,0198 | 0,0060 | 21 | 31,25 | 47 | 0,0320 |
NiMn2 | 2,87 | 0,113 | 19 × 0,574 | 19 × 0,0226 | 0,710 | 0,0280 | 0,0234 | 0,0071 | 22 | 32,74 | 45 | 0,0305 |
NiMn2 | 2,87 | 0,113 | 18 × 0,610 | 18 × 0,0240 | – | 0,0280 | 0,0210 | 0,0064 | 19 | 28,28 | 53 | 0,0354 |
Terminais flexíveis para aplicações industriais
Tamanho flex | ||||||
X pequeno | Pequeno | Médio | Grande | X grande | ||
Flex Ø | mm | 2,3 | 3,75 | 4,2 | 6,7 | 9,3 |
pol | 0,091 | 0,148 | 0,165 | 0,264 | 0,366 | |
CSA | mm2 | 3,18 | 8,40 | 10,78 | 21,65 | 38,48 |
pol2 | 0,005 | 0,013 | 0,017 | 0,034 | 0,060 | |
Fios | mm | 7 × 0,76 | 19 × 0,75 | 19 × 0,85 | 49 × 0,75 | 49 × 1,00 |
pol | 0,27 × 0,0299 | 0,75 × 0,0295 | 0,75 × 0,0335 | 1,93 × 0,0295 | 1,93 × 0,0394 | |
Peso | g/m | 26,24 | 70 | 86 | 184 | 325 |
lb/pé | 0,018 | 0,047 | 0,058 | 0,124 | 0,218 | |
Corrente, A baixa temp. <400 °c (><750 °f)> | 7 | 15 | 22 | 44 | 77 | |
Corrente, A alta temp. >400 °C (>750 °F) | 5 | 15 | 20 | 30 | 45 | |
Resistividade fria Rc | Ω/m | 0,347 | 0,106 | 0,102 | 0,050 | 0,028 |
CSA = Área da seção transversal
Outras dimensões e configurações de fios trançados podem ser fornecidas sob consulta.
