Superthal® HT
Per forni ad elevate temperature fino a 1.675 °C (3.045°F). I moduli Superthal® HT per uso verticale sono disponibili in dimensioni standard o come sistemi di riscaldo progettati appositamente.
Informazioni
Utilizzando un materiale riscaldante speciale di nuova concezione, Kanthal® Super MoSi2 (disiliciuro di molibdeno), la temperatura massima è ora aumentata a 1.725 °C (3.140 °F) per Superthal® HT, consentendo temperatura dei forni fino a 1.675 °C (3.050 °F).

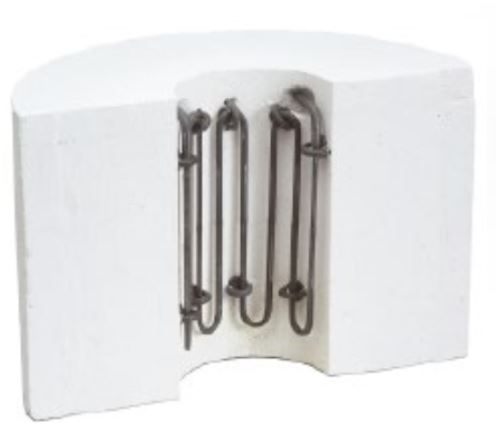

I moduli di riscaldo Superthal® HT sono destinati all'uso verticale e sono disponibili in dimensioni standard o come gruppi di riscaldo progettati appositamente con moduli riscaldanti, isolamento posteriore e carpenteria in acciaio inossidabile.
I moduli vengono utilizzati principalmente insieme in file o gruppi in forni tubolari speciali o altri sistemi di riscaldo. Ogni modulo può essere controllato individualmente per garantire un profilo di temperatura uniforme e un aumento della temperatura rapido e preciso. Kanthal® può fornire assistenza nella progettazione e nella costruzione di sistemi di riscaldo speciali su richiesta.
Su richiesta, Kanthal® può aiutare nel calcolo e nella produzione di gruppi di riscaldo completi.
Caratteristiche
SPECIFICHE
La temperatura particolarmente elevata si ottiene grazie a un nuovo materiale dell'elemento riscaldante tipo Kanthal® Super, combinato a speciali ganci di supporto e fibre ceramiche di alta qualità. I contatti elettrici sono fissati al modulo e possono essere collegati immediatamente.
Solo per uso verticale.
Dati alla temperatura dell'elemento 1.700 °C (3.090 °F)
Carico superficiale 14,2 W/cm2
(92 W/in2)
Corrente 90 - 95 A
Lunghezza elemento 150 mm (5,9 in)
Lunghezza totale 200 mm (7,9 in)
* Diametro interno libero nell'elemento
| Tipo | Diametro interno | Diametro esterno | Resistenza (Ω) | Voltaggio (V) | Potenza (W) | ||
| Superthal® SHC100 HT | 55 mm | 2,2 in | 300 mm | 11,8 in | 0,25 | 23 | 2.130 |
| Superthal® SHC150 HT | 105 mm | 4,1 in | 350 mm | 13,8 in | 0,38 | 35 | 3.250 |
| Superthal® SHC200 HT | 155 mm | 6,1 in | 400 mm | 15,7 in | 0,51 | 47,2 | 4.400 |
| Superthal® SHC250 HT | 205 mm | 8,1 in | 450 mm | 17,7 in | 0,64 | 59,3 | 5.500 |
| Superthal® SHC300 HT | 255 mm | 10 | 500 | 19,7 in | 0,77 | 71,4 | 6.600 |
