Kanthal® APMT

TubeFiche technique

Fiche technique mise à jour 2024-09-06 07:07 (annule et remplace toutes les versions antérieures)

Télécharger en PDF
…ou Envoyer le PDF par email.

Clause de non-responsabilité : Les recommandations sont données à titre indicatif uniquement et l'adéquation d'un matériau à une application spécifique ne peut être confirmée que lorsque nous connaissons les conditions de service réelles. Le développement continu peut nécessiter des modifications des données techniques sans préavis. Cette fiche technique n'est valable que pour les matériaux appartenant à la marque Kanthal^®.

Tubes Kanthal^® APMT est un alliage ferritique fer-chrome-aluminium (alliage FeCrAlMo) avancé de la métallurgie des poudres et renforcé par dispersion. Il est conçu pour être utilisé à une température de tube maximale de 1 250 °C (2 280 °F).

Les tubes Kanthal^® APMT présentent une bonne stabilité de forme à haute température. Kanthal^® APMT forme un excellent oxyde de surface non entartrant, qui offre une bonne protection dans la plupart des environnements de four, c'est-à-dire oxydants, sulfureux et carburants, ainsi que contre les dépôts de carbone, de cendres, etc. Cet alliage est unique en raison de ses excellentes propriétés d'oxydation et de stabilité de forme.

Parmi les applications typiques de ces tubes radiants Kanthal^® APMT, citons les fours électriques ou à gaz tels que les fours de recuit continu et de galvanisation, les fours de trempe à joint, les fours de maintien et les fours de dosage dans les industries de l'aluminium, du zinc et du plomb, les tubes de protection de thermocouple, ainsi que les moufles de four pour les applications de frittage.

Composition chimique

	C %	Si %	Mn %	Mo %	Cr %	Al %	Fe %
Composition nominale				3,0	21,0	5,0	Équilibre
Min	-	-	-		20,5	-
Max	0,08	0,7	0,4		23,5	-

Propriétés mécaniques

Limite d'élasticité	Résistance à la traction	Allongement	Dureté
R_p0.2	R_m	A
MPa (ksi)	MPa (ksi)	%	Hv
540 (78)	740 (107)	26	250

Remarque : Les échantillons sont prélevés dans le sens longitudinal du tube à l'état de livraison.

Propriétés mécaniques à haute température

Résistance au fluage - 1 % d'allongement en 1 000 h
Température °C (°F)	800 (1 472)	900 (1 652)	1 000 (1 832)	1 100 (2 012)	1 200 (2 192)
MPa (ksi)	21,9 (3 200)	15,6 (2 300)	10,9 (1 600)	5,0 (730)	2,1 (300)

Remarque : Les échantillons sont prélevés dans le sens longitudinal du tube à l'état de livraison. La taille de grain initiale typique est comprise entre 30 et 50 μm.

Taux de fluage secondaire à différents niveaux de contrainte
Taux de fluage	Température/Contrainte
s-1	800 °C (1 472 °F)	900 °C (1 652 °F)	1 000 °C (1 832 °F)	1 100 °C (2 012 °F)	1 200 °C (2 192 °F)
	MPa (psi)	MPa (psi)	MPa (psi)	MPa (psi)	MPa (psi)
1,0 e^-10	20,7 (3 000)	12,7 (1 800)	7,7 (1 100)	3,0 (440)	1,2 (170)
1,0 e^-8	25,5 (3 700)	18,0 (2 600)	13,0 (1 900)	6,9 (1 000)	3,0 (440)
1,0 e^-6	30,8 (4 500)	25,5 (3 700)	22,2 (3 200)	16,2 (2 300)	7,3 (1 100)

Résistance à la rupture de fluage
Temps	Température/Contrainte
h	800 °C (1 472 °F)	900 °C (1 652 °F)	1 000 °C (1 832 °F)	1 100 °C (2 012 °F)	1 200 °C (2 192 °F)
	MPa (psi)	MPa (psi)	MPa (psi)	MPa (psi)	MPa (psi)
100	28,8 (4 200)	22,0 (3 200)	17,9 (2 600)	10,1 (1 500)	5,0 (730)
1 000	25,3 (3 700)	17,3 (2 500)	12,3 (1 800)	6,0 (870)	2,5 (360)
10 000	22,0 (3 200)	13,8 (2 000)	8,1 (1 200)	3,5 (510)	1,3 (190)

Propriétés physiques

Densité g/cm³ (lb/po³)	7,25 (0,262)
Résistivité électrique à 20 °C Ω mm²/m (Ω circ. mil/pi)	1,40 (842)
Coefficient de Poisson	0,30

Module de Young
Température °C	20	100	200	400	600	800	1 000
Température °F	68	212	392	752	1 112	1 472	1 832
GPa	220	210	205	190	170	150	130
Msi	32	30	30	28	25	22	19

Facteur de température de résistivité
Température °C	100	200	300	400	500	600	700	800	900	1 000	1 100	1 200	1 300
Température °F	212	392	572	752	932	1 112	1 292	1 472	1 652	1 832	2 012	2 192	2 372
Ct	1,00	1,00	1,01	1,01	1,01	1,02	1,02	1,02	1,03	1,03	1,03	1,03	1,04

Coefficient de dilatation thermique
Température °C (°F)	Dilatation thermique x 10^-6/K (10^-6/°F)
20 - 250 (68 - 482)	12,4 (6,89)
20 - 500 (68 - 932)	13,1 (7,28)
20 - 750 (68-1 382)	13,6 (7,56)
20 - 1 000 (68 - 1 832)	14,7 (8,17)
20 - 1 200 (68 - 2 192)	15,4 (8,56)

Conductivité thermique
Température °C (°F)	50 (122)	600 (1 112)	800 (1 472)	1 000 (1 832)	1 200 (2 192)
W m^-1 K^-1(Btu h^-1ft^-1°F^-1)	11 (6,4)	21 (12,1)	23 (13,3)	27 (15,6)	29 (16,8)

Capacité thermique spécifique
Température °C	20	200	400	600	800	1 000	1 200
Température °F	68	392	752	1 112	1 472	1 932	2 192
kJ kg^-1 K^-1	0,48	0,56	0,64	0,71	0,67	0,69	0,70
Btu lb^-1°F^-1	0,11	0,13	0,15	0,17	0,16	0,16	0,17

Point de fusion °C (°F)	1 500 (2 732)
Propriétés magnétiques	Le matériau est magnétique jusqu'à environ 600 °C 1 112 °F) (point de Curie).
Emissivité - matériau entièrement oxydé	0,70

Résistance à la corrosion

Température d'exploitation maximale recommandée dans l'air °C (°F)	1 250 (2 280)
Oxyde de surface protecteur	Al₂O₃

Taux d'oxydation

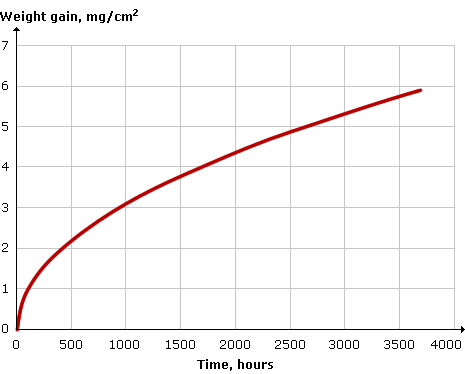

Caption Weight gain of Kanthal APMT, due to oxide formation, when oxidized in air at 1200°C for 100h cycles with cooling to ambient temperature between each cycle.
